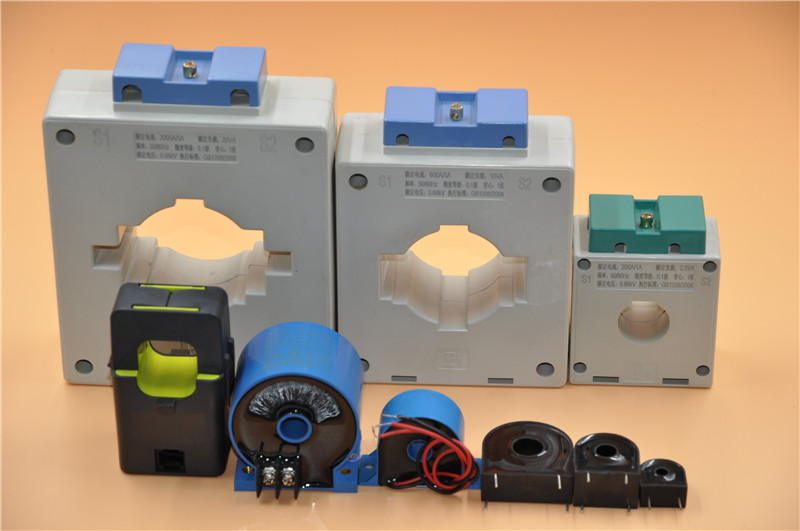

電流互感器怎么接線?電流互感器接線圖
時間:2019-11-05  閱讀: 7633

電流互感器在交流回路中使用,在交流回路中電流的方向隨時間在改變。電流互感器的極性指的是某一時刻一次側極性與二次側某一端極性相同,即同時為正、 或同時為負,稱此極性為同極性端或同名端,用符號"*"、"-" 或"."表示。(也可理解為一次電流與二次電流的方向關系)。

按照規定,電流互感器一次線圈首端標為 L1,尾端標為 L2;二次線圈的首端標為 K1,尾端標為 K2。在接線中 L1 和 K1 稱為同極性端,L2 和 K2 也為同極性端。其三種標注方法如圖 1所示。


電流互感器同極性端的判別與耦合線圈的極性判別相同。較簡單的方法例如用 1.5V 干電池接一次線圈,用一高內阻、 大量程的直流電壓表接二次線圈。當開關閉合時,如果 發現電壓表指針正向偏轉,可判定 1 和 2 是同極性端, 當開關閉合時,如果發現電壓表指針反向偏轉,可判定1 和 2 不是同極性端。

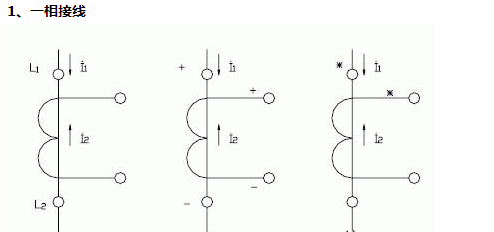

圖 1 電流互感器的三種極性標注

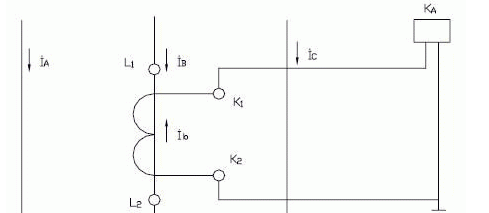

圖 2 一相接線
一相式電流保護的電流互感器主要用于測量對稱三相負載或相負荷平衡度小的三相裝置中的一相電 流。電流互感器的接線與極性的關系不大,但需注意的是二次側要有保護接地,防止一次側發生過電流現 象時,電流互感器被擊穿,燒壞二次側儀表、繼電設備。但是嚴禁多點接地。兩點接地二次電流在繼電 器前形成分路,會造成繼
電器無動作。因此在《繼電保護技術規程》中規定對于有幾組電流互感器連接在 一起的保護裝置,則應在保護屏上經端子排接地。如變壓器的差動保護,并且?guī)捉M電流互感器組合后只有 一個獨立的接地點。


2、兩相式不完全星形接線
兩相式不完全星形接線用于相負荷平衡和不平衡的三相系統中。如圖 3 所示。若有一相二次極性那么流過3KA 的電流為 I A I e ,由向量差得其電流值為 Ia 的 3 倍,相位滯后 I a 300 角,如果三只繼電器整定值是一樣的,3KA 會提前動作,造成保護誤動。

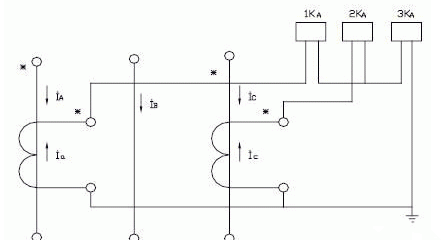

圖 3 二相式接線

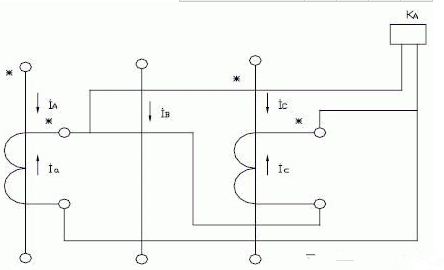

圖 4 兩相電流差接線
3、兩相電流差接線方式
圖4 中流過繼電器 KA 的電流為I A I e ,其接線系數為 3 。如 C 相二次極性接反,故流過繼電器 KA 的電流為I A I e 。當 A、C 相發生短路故障時,一次電流 I AD 和I CD 變?yōu)榇笮∠嗟确较蛳喾?。即I AD =- I CD ,假定 I AD的參考方向為正,變換到二次側的電流流經繼電器 KA 的電流則為 0。這就說明由于 C 相二次極性接反,當一次側A、C 相短路后繼電 器 KA 有可能不動作。
4、三相完全星形接線

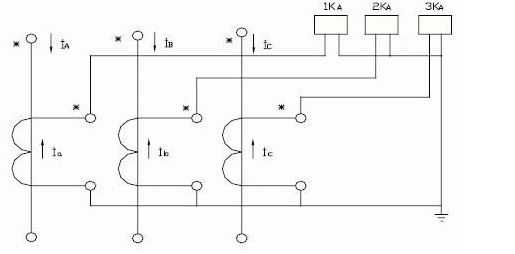

三相完全星形接線如圖 5 所示。用于相負荷平衡 度大的三相負荷的電流測量以及電壓為 380/220V 的三相四線制測量儀表,監視每相負荷不 對稱情況,若任一相極性接反,流過中性線的電流將 增大。若缺少中性零線的星形連接,其缺陷是在運行 中當負荷不平衡時,將造成二次側中性點位移,圖5 三相完全星形接線使流過繼電器的電流不能正確反映出該相電流的大小,同樣會造成誤動。


5、繼電保護用的電流互感器接線
繼電保護用的電流互感器接線,通常是用于中性點直接接地的電力系統中的保護裝置時,采用星形接 線。在中性點非直接接地的電力系統中,由于允許短時間單相接地運行,并且大多數情況下都裝設有單相 接地信號裝置,所以廣泛采用不完全星形接線方式。保護用電流互感器的三角形接線應用于 Y/△接線的變壓器差動保護。
6、電流互感器運行中應注意的問題
(1)電流互感器在運行中二次側不得開路,一旦二次側開路,,由于鐵損過大,溫過高而燒毀,或使 副繞組電壓升高而將絕緣擊穿,發生高壓觸電的危險。所以在換接儀表時如調換電流表、有功表、無功表 等應先將電流回路短接后再進行計量儀表調換。
