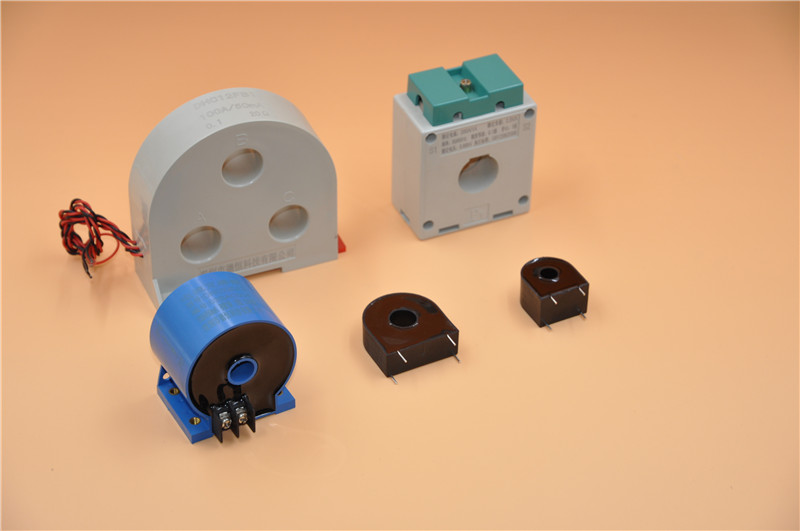

1、電流互感器選擇與檢驗的原則
1)電流互感器額定電壓不小于裝設點線路額定電壓
2)根據一次負荷計算電流IC選擇電流互感器變化
3)根據二次回路的要求選擇電流互感器的準確度并校驗準確度
4)校驗動穩定度和熱穩定度。
2、電流互感器變流比選擇
電流互感器一次額定電流I1n和二次額定電流I2n之比,稱為電流互感器的額定變流比,Ki=I1n/I2n≈N2/N1。式中,N1和N2為電流互感器一次繞組和二次繞組的匝數。
電流互感器一次側額定電流標準比(如20.30、40、50、75.100、150(A)、2Xa/C)等多種規格,二次側額定電流通常為1A或5A。其中2Xa/C表示同一臺產品有兩種電流比,通過改變產品頂部儲油柜外的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2Xa/C。
一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
3、好壞測量方式
如果你有鉗表和電流表很好辦,先用萬能表測下線圈有沒有短路,接入電路工作,電流互感器輸出直接接5A電流表,用鉗表測母線的實際電流,對比電流表的電流,知道互感器的倍數乘以電流表應與鉗表差不多,誤差太大就有問題了
常見回答:
(哪一種更貼切一點?)
如何鑒別電流互感器好壞?
第一種回答
針對高壓電流互感器:電流互感器的二次回路中只能帶很小的阻抗,因此在正常工作時趨短路狀態,聲音很小,而故障時聲音較大。接地應良好,對電容型電流互感器一次繞組末屏引出線應可靠接地。油浸式互感器應不會出現滲油現象。另外,當電流互感器二次繞組或回路短路時,電流表、功率表指示為零;電流互感器二次回路開路時,故障點端子會擊穿冒火。
進行以下測量:
1、繞組的絕緣電阻;
2、介質損失;測量值應符合相關規定
第二種回答
1,外觀:電流互感器外殼、絕緣、線圈等是否有老化、電擊、燒焦等痕跡.以下是指500V以下的電流互感器,用500V兆歐表檢查.
2,初級線圈通路,不能斷路.
3,次級線圈通路,不能斷路.
4,初級線圈與次級線圈不能通路.
5,用500V兆歐表檢查絕緣電阻,初級線圈與次級線圈對外殼絕緣大于0.38兆歐.
6,用電流夾鉗表監測電流比值是否正確.(主要是檢查線圈內部匝間是否有局部短路現象).
