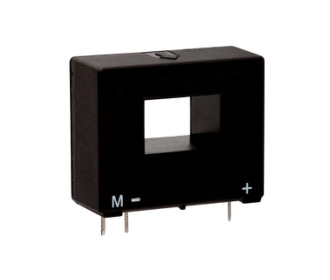

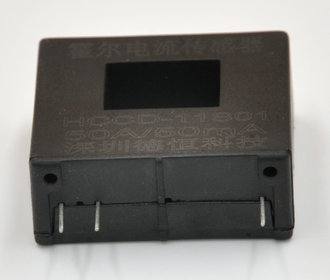

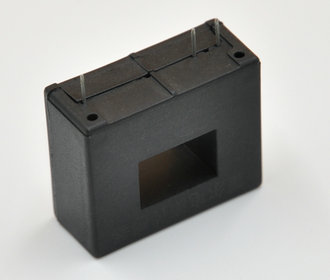

概述：本系列產品是新型霍爾電流傳感器，可用于直流、交流、高頻、脈沖及各種不規則波形電流信號的測量。 產品特點：外形美觀，體積小，重量輕；便于PCB板安裝；量程可變。 產品優勢：精度高，線性度好, 零偏小，低溫漂；插入損耗低； 過載能力強；抗干擾能力強；頻帶寬；響應迅速。 應用領域：開關電源、電焊機電源、電池電源、UPS不間斷電源、通訊電源、測量控制系統
型號 參數 | HOCD-31S01 | HOCD-31S02 | HOCD-31S03 | HOCD-31S04 | 單位 Unit |
額定輸入電流 | 50 | 100 | 125 | 200 | A |
測量電流范圍 | ±100 | ±200 | ±200 | ±400 | A |
額定輸出電流 | 50 | 50 | 125 | 100 | mA |
匝數比 | 1：1000 | 1：2000 | 1：1000 | 1：2000 | |
負載電阻 | 0-200( VC=±15V) | Ω | |||
電源電壓 | ±12~±18（5%） | V | |||
功耗電流 | 20+IS | mA | |||
零點失調電流 | <±0.15( T=25℃) | mA | |||
失調電流溫漂 | 0.1~0.5（IP=0 T=-10~+70℃） | mA | |||
剩余電流 | <±0.1（IP=0） | mA | |||
線性度 | 0.2 ( T=25℃) | % | |||
總精度 | 0.5 ( T=25℃ VC=±15V) | % | |||
響應時間 | <1 | μS | |||
絕緣耐壓 | 2.5 | kV/Min | |||
-3db帶寬 | DC…200 | kHz | |||
工作溫度范圍 | -10~+80 | ℃ | |||
儲存溫度范圍 | -20~+85 | ℃ | |||
