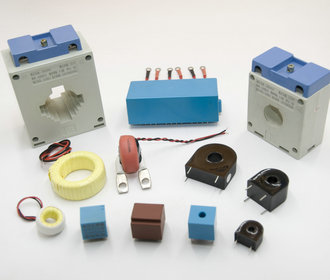

電磁式微型互感器分為電壓互感器和電流互感器兩大類,其主要作用有:將一次系統的電壓、電流信息準確地傳遞到二次側相關設備;將一次系統的高電壓、大電流變換為二次側的低電壓(標準值)、小電流(標準值),使測量、計量儀表和繼電器等裝置標準化、小型化,并降低了對二次設備的絕緣要求;將二次側設備以及二次系統與一次系統高壓設備在電氣方面很好地隔離,從而保證了二次設備和人身的安全。而且電磁式微型互感器具有明顯的優點
1.體積小、重量輕
微型電磁式互感器不僅體積小,重量輕,而且具有優越的性能、適應了電力系統數字化、智能化和網絡化發展的需要,并具有明顯的經濟效益和社會效益,對于保證日益龐大和復雜的電力系統安全可靠運行并提高其自動化程度具有深遠的意義。
2.抗電磁干擾性能好,低壓側無開路高壓危險電磁式電流互感器二次回路不能開路,低壓側存在開路危險。非常規互感器的高壓側和低壓側之間只存在光纖聯系,信號通過光纖傳輸,高壓回路與二次回路在電氣上完全隔離,互感器具有較好的抗電磁干擾能力,低壓側無開路引起的高電壓危險。
3.動態范圍大,測量精度高,頻率響應范圍寬電網正常運行時電流互感器流過的電流不大,但短路電流一般很大,而且隨著電網容量的增加,短路電流越來越大。電磁式電流互感器因存在磁飽和問題,難以實現大范圍測量,同一互感器很難同時滿足測量和繼電保護的需要。非常規互感器有很寬的動態范圍,可同時滿足測量和繼電保護的需要。非常規互感器的頻率范圍主要取決于相關的電子線路部分,頻率響應范圍較寬。非常規互感器可以測出高壓電力線上的諧波,還可以進行電網電流暫態、高頻大電流與直流的測量,而電磁式互感器是難以進行這方面工作的。
4.數據傳輸抗干擾能力強電磁式互感器傳送的是模擬信號,電站中的測量、控制和繼電保護傳統上都是通過同軸電纜將電氣傳感器測量的電信號傳輸?shù)娇刂剖?。當多個不同的裝置需要同一個互感器的信號時,就需要進行復雜的二次接線,這種傳統的結構不可避免地會受到電磁場的干擾。而光電式互感器輸出的數字信號可以很方便地進行數據通信,可以將光電式互感器以及需要取用互感器信號的裝置構成一個現場總線網絡。實現數據共享,從而節省大量的二次電纜;同時光纖傳感器和光纖通信網固有的抗電磁干擾性能,在惡劣的電站環境中更是顯示出了無與倫比的優越性,光纖系統取代傳統的電氣系統是未來電站建設與改造的必然趨勢
5.沒有因充油而潛在的易燃、易爆炸等危險信非常規互感器的絕緣結構相對簡單,一般不采用油作為絕緣介質,不會引起火災和爆炸等危險。
6.高低壓完全隔離,安全性高,具有優良的絕緣性能,不含鐵芯,消除了磁飽和及鐵磁諧振等問題
電磁式互感器的被測信號與二次線圈之間通過鐵芯耦合,絕緣結構復雜,其造價隨電壓等級呈指數關系上升。非常規互感器將高壓側信號通過絕緣性能很好的光纖傳輸?shù)蕉卧O備,這使得其絕緣結構大大簡化,電壓等級越高其性價比優勢越明顯。非常規互感器利用光纜而不是電纜作為信號傳輸工具,實現了高低壓的徹底隔離,不存在電壓互感器二次回路短路或電流互感器二次回路開路給設備和人身造成的危害,安全性和可靠性大大提高。電磁式互感器由于使用了鐵芯,不可避免地存在磁飽和及鐵磁諧振等問題。非常規互感器在原理上與傳統互感器有著本質的區別,一般不用鐵芯做磁耦合,因此消除了磁飽和及鐵磁諧振現象,從而使互感器運行暫態響應好、穩定性好,保證了系統運行的高可靠性。
